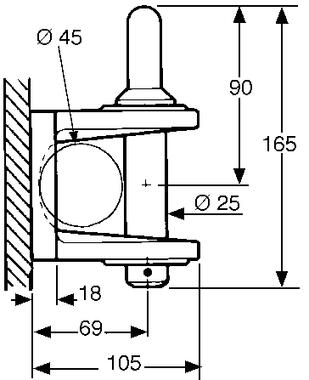

Chape 90 à broche de Ø 25

Attelages
Chape 90 à broche de Ø 25 (1)
Chape 90 à broche de Ø 25 (2)
POMMIER

Chape de remorquage, broche de Ø 25. (Pour utilisation sur parc privé)

Connectez-vous

Pour consulter les tarifs, disponibilités et passer une précommande

Référence Plans Documents Poids Poids D (kN) Convoi ED (t) maxi Convoi ED (t) maxi (t maxi) (t maxi) Dc (kN) S (kg) V (kN) Convoi EC (t) maxi Convoi EC (t) maxi (t maxi) (t maxi) Schéma
2905721

Télécharger

3,1 50 22 8 50 250 15 22 6,5
Référence
Plans
Documents
Poids Poids
D (kN)
Convoi ED (t) maxi Convoi ED (t) maxi
(t maxi) (t maxi)
Dc (kN)
S (kg)
V (kN)
Convoi EC (t) maxi Convoi EC (t) maxi
(t maxi) (t maxi)
Schéma
2905721
3,1
50
22
8
50
250
15
22
6,5

Documents associés

Questions fréquentes

  • Vous pouvez trouver les caractéristiques de votre attelage directement sur l’étiquette collée sur le produit, ou sur notre catalogue.
  • La valeur D (exprimée en kN) d’un attelage constitue l’effort dynamique horizontal maximal généré par un convoi à flèche articulée.
  • La valeur Dc (exprimée en kN) d’un attelage constitue l’effort dynamique horizontal maximal généré par un convoi à essieu(x) central(aux).
  • D = [(PTR de la remorque x PTAC du porteur) / (PTR de la remorque + PTAC du porteur)] x 9,81
  • Dc = [(PTR de la remorque x PTAC du porteur) / (PTR de la remorque + PTAC du porteur)] x 9,81
  • La valeur S (exprimée en kg) d’un attelage constitue la charge statique verticale maximale admissible. Lors d’un plan de charge, vous devez veiller à ne jamais dépasser cette valeur.
  • La valeur V (exprimée en kN) d’un attelage constitue l’effort dynamique vertical maximal admissible généré par un convoi avec une remorque à essieu(x) central(aux).
  • V = [PTR de la remorque x longueur du plateau de la remorque x longueur du plateau de la remorque x 2,4 (pour un véhicule à suspension mécanique) ou 1,8 (pour un véhicule à suspension pneumatique)] / [Longueur totale de l’anneau au centre de l’essieu de la remorque x Longueur totale de l’anneau au centre de l’essieu de la remorque]
  • Le N° OF sur un produit Pommier correspond au numéro de lot de fabrication. Il se compose de l’année et de la semaine de fabrication, ainsi que du nombre de produits fabriqués.
  • Un catalogue Pièces Détachées est disponible sur notre site Internet au format PDF. Il vous permettra de trouver toutes les pièces détachées disponibles pour une grande partie des produits POMMIER.
