KONEXO Enganche con rampa de guía

Attelages
Top
KONEXO Enganche con rampa de guía (1)
KONEXO Enganche con rampa de guía (2)
KONEXO Enganche con rampa de guía (3)
KONEXO Enganche con rampa de guía (4)
POMMIER

Enganche con rampa de guía

  • R55-ECE

Iniciar sesión

Para consultar tarifas, disponibilidad y realizar un pedido anticipado

Referencia Planos Documentos Peso Peso D (kN) Convoi ED (t) maxi Convoi ED (t) maxi (t) maxi (t) maxi Dc (kN) S (kg) V (kN) Convoi EC (t) maxi Convoi EC (t) maxi (t) maxi (t) maxi Amortiguador de choque Espesor travesaños (*) Øpernos / clase Manetas Tipo
2907644

Descargar

63 200 103 50 160 1000 140 96 40 10-36 M20 D G150
2907644L

Descargar

63 200 103 50 160 1000 140 96 40 10-36 M20 L G150
2907646

Descargar

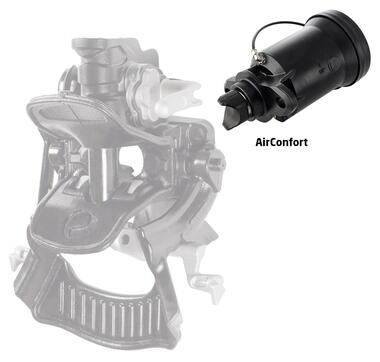

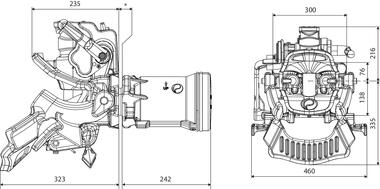

74 200 103 50 160 1000 140 96 40 AirConfort 10-36 M20 D G150
2907654

Descargar

63 120 90 30 95 1000 36 87 24 8-36 M16 D G145
2907654L

Descargar

63 120 90 30 95 1000 36 87 24 8-36 M16 L G145
2907656L

Descargar

74 120 90 30 95 1000 36 87 24 AirConfort 8-36 M16 L G145
2907646M

Descargar

74 200 103 50 160 1000 140 96 40 AirConfort 10-36 M20 D G150M
Referencia
Planos
Documentos
Peso Peso
D (kN)
Convoi ED (t) maxi Convoi ED (t) maxi
(t) maxi (t) maxi
Dc (kN)
S (kg)
V (kN)
Convoi EC (t) maxi Convoi EC (t) maxi
(t) maxi (t) maxi
Amortiguador de choque
Espesor travesaños (*)
Øpernos / clase
Manetas
Tipo
2907644
63
200
103
50
160
1000
140
96
40
10-36
M20
D
G150
Referencia
Planos
Documentos
Peso Peso
D (kN)
Convoi ED (t) maxi Convoi ED (t) maxi
(t) maxi (t) maxi
Dc (kN)
S (kg)
V (kN)
Convoi EC (t) maxi Convoi EC (t) maxi
(t) maxi (t) maxi
Amortiguador de choque
Espesor travesaños (*)
Øpernos / clase
Manetas
Tipo
2907644L
63
200
103
50
160
1000
140
96
40
10-36
M20
L
G150
Referencia
Planos
Documentos
Peso Peso
D (kN)
Convoi ED (t) maxi Convoi ED (t) maxi
(t) maxi (t) maxi
Dc (kN)
S (kg)
V (kN)
Convoi EC (t) maxi Convoi EC (t) maxi
(t) maxi (t) maxi
Amortiguador de choque
Espesor travesaños (*)
Øpernos / clase
Manetas
Tipo
2907646
74
200
103
50
160
1000
140
96
40
AirConfort
10-36
M20
D
G150
Referencia
Planos
Documentos
Peso Peso
D (kN)
Convoi ED (t) maxi Convoi ED (t) maxi
(t) maxi (t) maxi
Dc (kN)
S (kg)
V (kN)
Convoi EC (t) maxi Convoi EC (t) maxi
(t) maxi (t) maxi
Amortiguador de choque
Espesor travesaños (*)
Øpernos / clase
Manetas
Tipo
2907654
63
120
90
30
95
1000
36
87
24
8-36
M16
D
G145
Referencia
Planos
Documentos
Peso Peso
D (kN)
Convoi ED (t) maxi Convoi ED (t) maxi
(t) maxi (t) maxi
Dc (kN)
S (kg)
V (kN)
Convoi EC (t) maxi Convoi EC (t) maxi
(t) maxi (t) maxi
Amortiguador de choque
Espesor travesaños (*)
Øpernos / clase
Manetas
Tipo
2907654L
63
120
90
30
95
1000
36
87
24
8-36
M16
L
G145
Referencia
Planos
Documentos
Peso Peso
D (kN)
Convoi ED (t) maxi Convoi ED (t) maxi
(t) maxi (t) maxi
Dc (kN)
S (kg)
V (kN)
Convoi EC (t) maxi Convoi EC (t) maxi
(t) maxi (t) maxi
Amortiguador de choque
Espesor travesaños (*)
Øpernos / clase
Manetas
Tipo
2907656L
74
120
90
30
95
1000
36
87
24
AirConfort
8-36
M16
L
G145
Referencia
Planos
Documentos
Peso Peso
D (kN)
Convoi ED (t) maxi Convoi ED (t) maxi
(t) maxi (t) maxi
Dc (kN)
S (kg)
V (kN)
Convoi EC (t) maxi Convoi EC (t) maxi
(t) maxi (t) maxi
Amortiguador de choque
Espesor travesaños (*)
Øpernos / clase
Manetas
Tipo
2907646M
74
200
103
50
160
1000
140
96
40
AirConfort
10-36
M20
D
G150M

Documentos asociados

Preguntas frecuentes

  • Puede encontrar las características de su enganche directamente en la etiqueta del producto o en nuestro catálogo.
  • El valor D (expresado en kN) de un enganche constituye el esfuerzo dinámico horizontal máximo generado por un tren de carretera de lanza articulada.
  • El valor Dc (expresado en kN) de un enganche constituye el esfuerzo dinámico horizontal máximo generado por un tren de carretera de eje(s) central(es).
  • D = [(MMR del remolque x MMTA del camión rígido) / (MMR del remolque + MMTA del camión rígido)] x 9,81
  • Dc = [(MMR del remolque x MMTA del camión rígido) / (MMR del remolque + MMTA del camión rígido)] x 9,81
  • El valor S (expresado en kg) de un enganche constituye la carga estática vertical máxima admisible. Al planificar una carga, hay que asegurarse de no superar nunca este valor.
  • El valor V (expresado en kN) de un enganche constituye el esfuerzo dinámico vertical máximo admisible generado por un tren de carretera con remolque de eje(s) central(es).
  • V = [MMR del remolque x longitud de la plataforma del remolque x longitud de la plataforma del remolque x 2,4 (para un vehículo con suspensión mecánica) o 1,8 (para un vehículo con suspensión neumática)] / [longitud total del anillo en el centro del eje del remolque x longitud total del anillo en el centro del eje del remolque].
  • BNA es la sigla en francés de Bureau de Normalisation de l'Automobile, el organismo francés de normalización para los enganches en Francia.
  • Un gancho BNA es un gancho fijo con un husillo de Ø68 mm. Un gancho DIN es, por su parte, un gancho giratorio con un husillo de Ø40 o Ø50 mm.
  • No, los productos no son compatibles entre sí. Si tiene un gancho BNA, solo se puede enganchar un anillo BNA. Lo mismo ocurre con un gancho DIN.
  • El N° OF de un producto Pommier corresponde al número de lote de fabricación. Está formado por el año y la semana de fabricación, así como el número de productos fabricados.
  • Encontrará los pares de apriete de su enganche directamente en la etiqueta adherida al producto, o bien en las instrucciones de montaje que se entregan con este.
  • En nuestra página web, encontrará un catálogo de piezas de recambio en formato PDF. En él, encontrará todas las piezas de recambio disponibles para gran parte de los productos POMMIER.
  • La referencia del kit de reparación del husillo del gancho KONEXO es: 2944034
  • No. Lo sentimos, pero no es posible convertir un gancho manual en automático.
  • Sí. Puede pintar el enganche. Sin embargo, se debe asegurar de que los mecanismos sigan siendo funcionales y que la placa de identificación del producto permanezca legible.
  • Si el dispositivo de acoplamiento está homologado según el R55, se reconoce como válido en todos los países de la Unión Europea. Por lo tanto, puede utilizarlo en cualquier lugar de Europa.
  • Si su gancho KONEXO no estaba equipado inicialmente con un sistema de reajuste de juego, lo sentimos, pero no puede añadirlo posteriormente sin la intervención de nuestra fábrica.
  • G145 y G150 corresponden a las distancias de perforación del gancho. G145 equivale a distancias de perforación de 140x80 mm; G150, a distancias de perforación de 160x100 mm.
